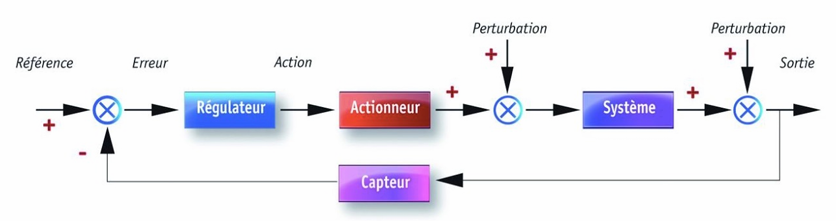

ASSERVISSEMENT DE DEBIT D'UN SYSTEME A 3 CUVES

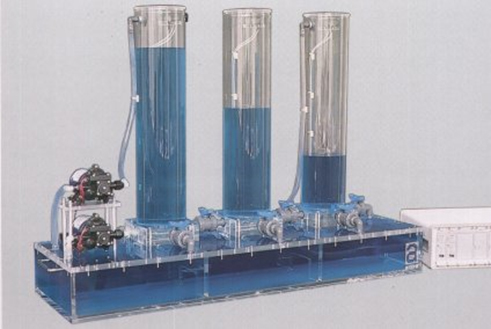

La maquette est constituée de 3 cuves couplées par des vannes de transfert (V2 et V4). Les cuves peuvent être vidangées dans un bac de rétention par des vannes de fuites (EV1, EV2 et V3). Les cuves sont alimentées par des pompes à diaphragme fournissant à débit d’eau variable entre 0 et 10-4m3/s. Trois capteurs de pression différentielle permettent de mesurer la hauteur d’eau dans chacune des cuves, comprise entre 0 et 0 ,6 m
texte TP

ASSERVISSEMENT DE DEBIT D'UN SYSTEME A 2 CUVES

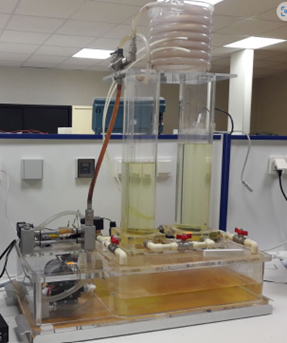

La maquette est constituée de 2 cuves couplées par une vannes de transfert (V2). Les cuves peuvent être vidangées dans un bac de rétention par des vannes de fuites (EV1, et V3). La cuve est alimentée par une pompe à diaphragme fournissant un débit d’eau variable entre 0 et 10-4m3/s. Deux capteurs de pression différentielle permettent de mesurer la hauteur d’eau dans chacune des cuves ,comprise entre 0 et 0 ,5 m
texte TP

ASSERVISSEMENT DE TEMPERATURE D'UN AEROTHERME

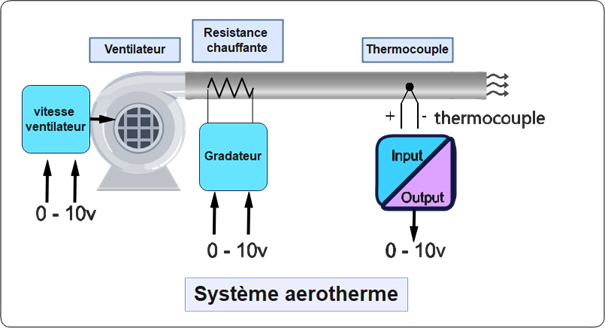

On dispose d’un système thermique constitué : - d’un ventilateur à vitesse variable commandée par une tension continue 0-10V. - d’une résistance chauffante dont on peut commander la puissance par l’intermédiaire d’une tension continue 0-10V - d’un capteur de température (thermocouple) muni d’un transmetteur (thermocouple/0-10v).
texte TP

ASSERVISSEMENT DE VITESSE D'UN MOTEUR A COURANT CONTINU

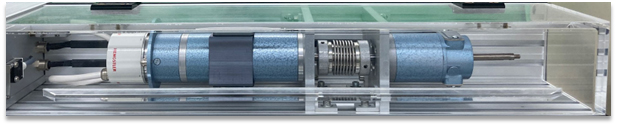

Nous disposons d’une maquette composée de deux machines tournantes couplées entre elles. Sur l’arbre, on dispose d’une dynamo bathymétrique qui délivre une tension continue proportionnelle à la vitesse de rotation.
texte TP

ASSERVISSEMENT DE TEMPERATURE D'UN AEROTHERME

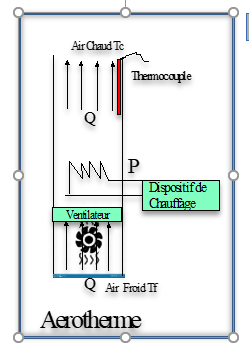

On dispose d’un système thermique constitué : - d’un ventilateur tournant à vitesse constante - d’une résistance chauffante dont on peut commander la puissance par l’intermédiaire d’une tension continue 0-10V - d’un capteur de température (thermocouple type E) muni d’un transmetteur (thermocouple/4..20mA) et d’un convertisseur (4..20mA/0-10V)
texte TP
